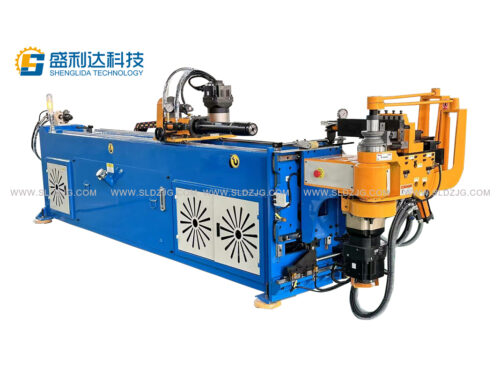

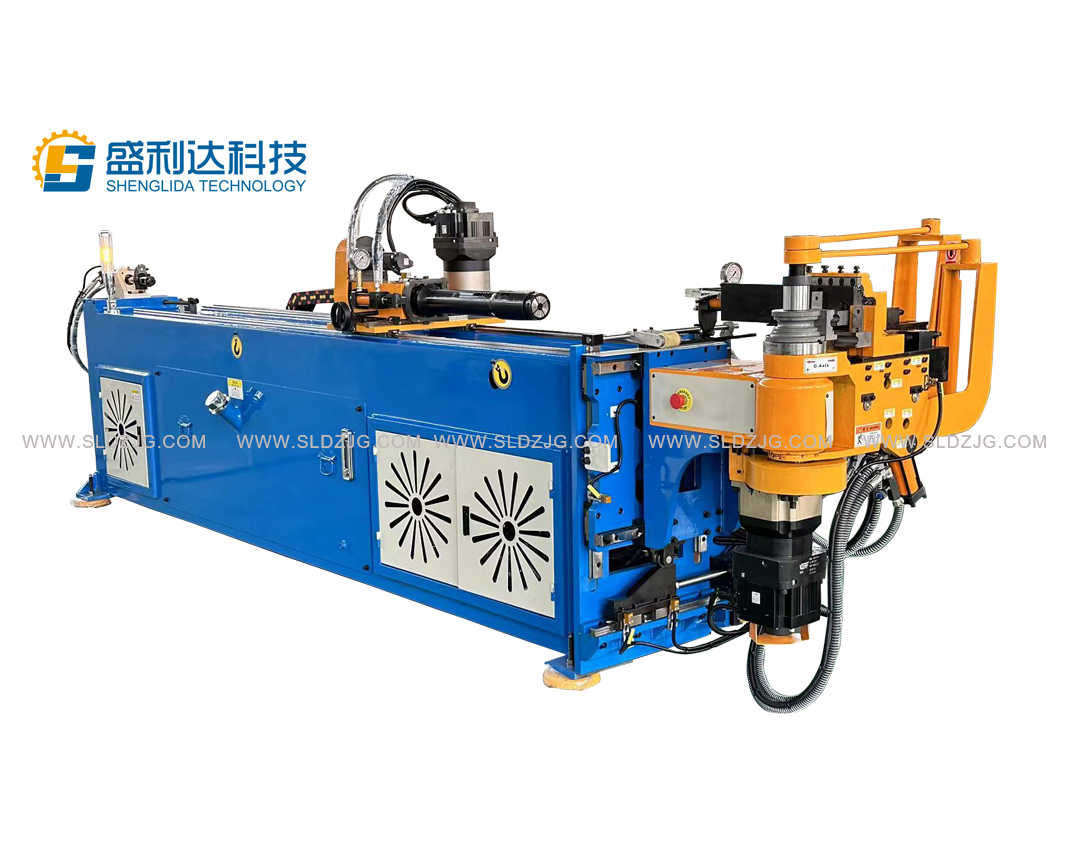

DW38CNC-3A-2S pipe bending machine is servo and hydraulic driven. The electrical appliances centrally control the bending angle, feeding accuracy, and pipe rotation accuracy. The bending machine head changes molds left and right. The hydraulic control clamping, guiding, and machine head upper and lower mold changes, mandrels, and mechanisms have their own independent cylinders. When the bending arm bends the pipe, under the control of the hydraulic system, the clamping, guiding, mandrel, and bending parts coordinate and cooperate to complete high-quality bending. It is an economical and practical general equipment.
The equipment can bend metal pipes with or without cores. The machine has actuation and single-action functions, which is easy to use and maintain. It is widely used in shipbuilding, boilers, chemicals, automobile manufacturing and other industries.
DW38CNC-3A-2S pipe bending machine is servo and hydraulic driven. The electrical appliances centrally control the bending angle, feeding accuracy, and pipe rotation accuracy. The bending machine head changes molds left and right. The hydraulic control clamping, guiding, and machine head upper and lower mold changes, mandrels, and mechanisms have their own independent cylinders. When the bending arm bends the pipe, under the control of the hydraulic system, the clamping, guiding, mandrel, and bending parts coordinate and cooperate to complete high-quality bending. It is an economical and practical general equipment.
The equipment can bend metal pipes with or without cores. The machine has actuation and single-action functions, which is easy to use and maintain. It is widely used in shipbuilding, boilers, chemicals, automobile manufacturing and other industries.
| 최대 굽힘 직경 | Φ38*1.8mm |
| 최대 곡률 | 190° |
| 최대 먹이주기 길이 | 2200mm(맞춤 제작) |
| 굽힘 속도 | 40 - 100°/ s |
| 공급 속도 | 800mm/s |
| 코너 속도 | 160°/ s |
| 굽힘 정확도 | ± 0.1° |
| 피딩 정확도 | ± 0.1mm |
| 코너 정확도 | ± 0.1° |
| 데이터 입력 방법 | X Y Z OR Y B C |
운송 산업: 오토바이, 자전거, 자동차 배기관, 브레이크, 연료 공급 라인, 스티어링 기어, 에어컨 라인, 시트, 밸런서, 범퍼, 창틀, 핸들바, 프레임 등.
가구 산업: 실내 및 실외 테이블과 의자, 사무실 책상과 의자, 선반, 침대 및 기타 가구.
레저 산업: 피트니스 장비, 유모차, 유모차, 놀이 시설.
난방 및 냉방 산업: 온수기, 전기 히터, 가스레인지, 냉장고, 에어컨 등
중공업: 보일러, 발전소, 화학 플랜트, 디젤 엔진, 조선 및 기타 배관.
기타 산업: 가정용품, 재활 의료 장비, 욕실 장비, 장식 산업, 건설 산업, 농업, 항공 산업.
관련 제품
3~13축 서보 모터를 통한 정밀한 제어;
1~4층 금형의 좌우 굽힘 기능을 구현할 수 있습니다;
푸시 벤딩 기능으로 큰 반경 또는 나선형 제품 굽힘을 구현할 수 있습니다;
산업용 컴퓨터 시스템에는 3D 간섭 검사 기능이 있습니다;
로봇과 3D 측정기 등을 연결할 수 있습니다.
완전 자동 CNC 튜브 벤딩 머신, 튜브 벤딩 및 금형 이송 서보 제어 (유압 제어 가능), 코너링 및 이송은 서보 제어, 클램핑 및 코어 풀링은 유압 제어됩니다. 큰 반경 굽힘을 달성 할 수 있으며 푸시 굽힘 기능이 있습니다. 이 장비는 10.0인치 터치 스크린, 영어 또는 다국어 모드, PLC 컨트롤러(옵션 Windows XP 산업용 시스템)를 사용합니다. 공냉식/수냉식/오일 냉각을 사용할 수 있습니다. 부분 자동 윤활 기능이 있습니다. 전기 및 유압 부품은 일본, 프랑스, 독일 및 기타 국가에서 수입합니다.
4~13축 서보 모터를 통한 정밀한 제어;
1~4층 금형의 좌우 굽힘 기능을 구현할 수 있습니다;
푸시 벤딩 기능으로 큰 반경 또는 나선형 제품 굽힘을 구현할 수 있습니다;
산업용 컴퓨터 시스템에는 3D 간섭 검사 기능이 있습니다;
로봇과 3D 측정기 등을 연결할 수 있습니다.
3~13축 서보 모터를 통한 정밀한 제어;
1~4층 몰드에 대해 좌우 굽힘 기능을 구현할 수 있습니다;
산업용 컴퓨터 시스템에는 3D 간섭 검사 기능이 있습니다;
로봇과 3D 측정기 등을 연결할 수 있습니다.
파이프 벤딩 머신은 유압식으로 구동되며 굽힘 각도 정확도와 보정 값이 높습니다.
회전 각도와 이송은 서보 모터로 구동되며, 고효율, 정확한 회전 각도 및 이송이 가능합니다.
특히 공간 각도가 많고 정밀도가 요구되는 파이프 가공에 적합합니다. 예: 자동차 오일 파이프, 에어컨 파이프, 오토바이, 자전거 및 기타 프레임 생산.
전자동 파이프 벤딩 머신은 3차원 파이프를 구부릴 수 있습니다.
파이프 벤딩 머신은 유압식으로 구동되며 굽힘 각도 정확도와 보정 값이 높습니다.
회전 각도와 이송은 서보 모터로 구동되며, 고효율, 정확한 회전 각도 및 이송이 가능합니다.
특히 공간 각도가 많고 정밀도가 요구되는 파이프 가공에 적합합니다. 예: 자동차 오일 파이프, 에어컨 파이프, 오토바이, 자전거 및 기타 프레임 생산.
전자동 파이프 벤딩 머신은 3차원 파이프를 구부릴 수 있습니다.
