La curvadora de tubos totalmente automática 89CNC-6A-3S es una máquina curvadora CNC de alta eficiencia diseñada específicamente para el procesamiento de tubos de metal. Equipada con un sistema de control CNC, soporta operaciones de curvado tridimensionales y se caracteriza por su alta precisión con un posicionamiento de repetición exacto. Adecuada para el procesamiento de tubos de acero inoxidable, acero al carbono, cobre, aluminio y otros materiales, este equipo integra un sistema de servoaccionamiento de 6 ejes, un mecanismo de alimentación automatizado y capacidades de simulación 3D. Permite el almacenamiento de varios programas y la producción por lotes de tubos con ángulos y curvas complejos. Esta plegadora tiene función de sujeción hidráulica y función antiarrugas y antiflexión, el diámetro máximo de flexión puede alcanzar 89mm, el espesor de pared puede alcanzar 6mm, Ampliamente utilizado en automoción, muebles, aeroespacial e industrias relacionadas, aumenta la eficiencia de procesamiento en más de 30%, sirviendo como una solución inteligente para la fabricación de componentes de tuberías modernas.

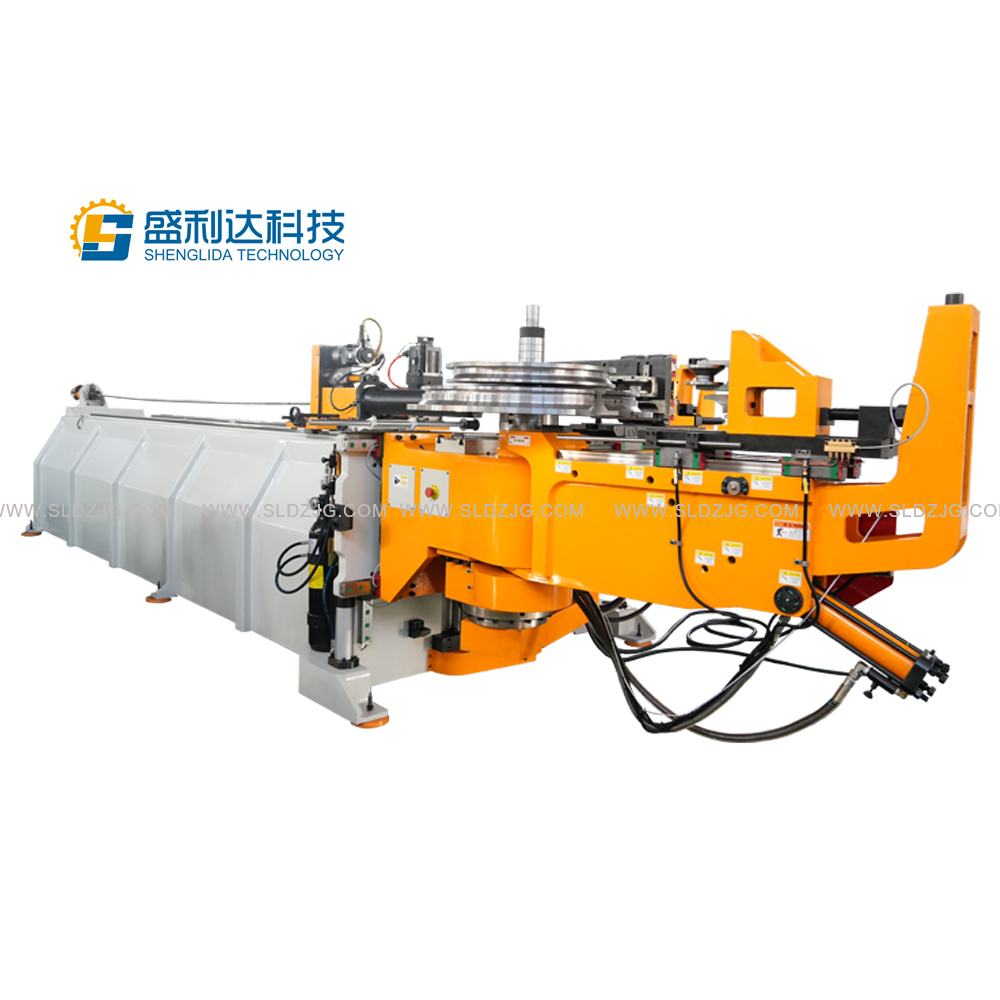

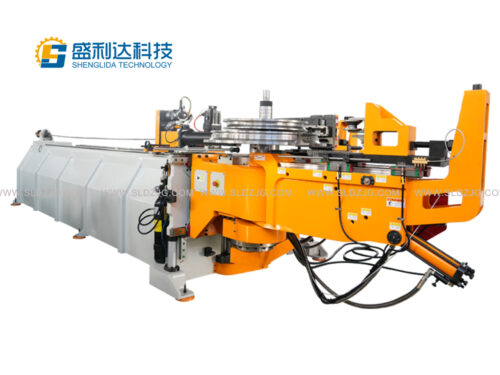

89CNC-6A-3S Dobladora de tubos totalmente automática
La curvadora de tubos totalmente automática 89CNC-6A-3S es una máquina curvadora CNC de alta eficiencia diseñada específicamente para el procesamiento de tubos de metal. Equipada con un sistema de control CNC, soporta operaciones de curvado tridimensionales y se caracteriza por su alta precisión con un posicionamiento de repetición exacto. Adecuada para el procesamiento de tubos de acero inoxidable, acero al carbono, cobre, aluminio y otros materiales, este equipo integra un sistema de servoaccionamiento de 6 ejes, un mecanismo de alimentación automatizado y capacidades de simulación 3D. Permite el almacenamiento de varios programas y la producción por lotes de tubos con ángulos y curvas complejos. Esta plegadora tiene función de sujeción hidráulica y función antiarrugas y antiflexión, el diámetro máximo de flexión puede alcanzar 89mm, el espesor de pared puede alcanzar 6mm, Ampliamente utilizado en automoción, muebles, aeroespacial e industrias relacionadas, aumenta la eficiencia de procesamiento en más de 30%, sirviendo como una solución inteligente para la fabricación de componentes de tuberías modernas.
- Descripción
- Descripción de la función
- Especificación de parámetros
- Área de aplicación
- Visualización de vídeo
89CNC-6A-3S is a high-performance fully automatic CNC bending machine, designed to achieve the precise bending of metal pipes. This model uses an advanced CNC control system, which can meet the needs of complex bending and forming of various metal pipes.
Key Features
1、High-Precision CNC System: Utilizes advanced
CNC control systems (e.g., Siemens, FANUC, or high-end domestic systems) with multi-axis coordination capabilities, ensuring high repeatability accuracy in bending angles and dimensions (±0.1°). Human-Machine Interface (HMI): Features touchscreen operation for storing multiple machining programs, enabling quick switching between different pipe configurations.
2、Fully Automatic Feeding and Bending
Servo-driven feeding： system utilizes high-precision servo motors to control feeding length, ensuring precise positioning (±0.1mm). Automatic Clamping and Wrinkle Prevention: Equipped with hydraulic or pneumatic clamping devices, combined with wrinkle-preventing die (WIper Die) and mandril, effectively prevents deformation or wrinkling during pipe bending processes.
3、Multi-functional bending ability
Multi-angle free bending: can support 2D/3D complex bending pipe processing, suitable for automobile exhaust pipe, furniture armrest, air conditioning pipeline and other types of pipe fittings.
4、Efficient and stable production
High speed bending: using hydraulic or servo bending technology, the single bending time can be as low as 2-3 seconds, suitable for batch production. Automatic lubrication system: can reduce molde wear and tear, prolong the service life of the molde.
| Parameter categories | reference value |
| Diámetro máximo del tubo de flexión | Φ89mm (wall thickness ≤8mm, depending on the material, such as carbon steel pipe, stainless steel pipe) |
| minimum bending radius | R≥1.5D (D is the pipe diameter, for example, the minimum bending radius of Φ89mm pipe is about 133.5mm) |
| Axis count control | 6-axis servo drive (feeding, bending pipe, turning, mold change, guide, core pulling and other shafts, precision ±0.1°/±0.1mm) |
| Mold configuration | 3D model (can store multiple sets of mold parameters in advance, and quickly switch different bending radii) |
| Length of delivery | Maximum packing length is ≥3000mm (support direct delivery/clamping delivery) |
| Bending tube speed | Maximum 150°/s (slow bending/slow drawing function can be set to prevent pipe wrinkling) |
| control mode | Digital control system (such as Mitsubishi/siemens controller) + touch screen operation (supporting Chinese and English switching, program storage ≥ 1000 groups) |
automobile making
Used for bending processing of exhaust pipe, fuel pipe, brake pipe, seat frame and other pipe fittings.
Home appliances industry
Air conditioning condenser tube, washing machine inlet and drain pipe, refrigerator refrigerant pipe and other precision bending.
Aerospace
High precision processing of hydraulic piping and fuel system piping.
Furniture and decoration
Metal furniture frame (such as chairs, display frames), staircase handrail and other special pipe parts production.
Engineering machinery and energy
Hydraulic machinery pipeline, oil/gas conveying pipe fittings batch production.
Medical equipment
Surgical beds, medical gas delivery tubes and other fields with high requirements for cleanliness and precision.
