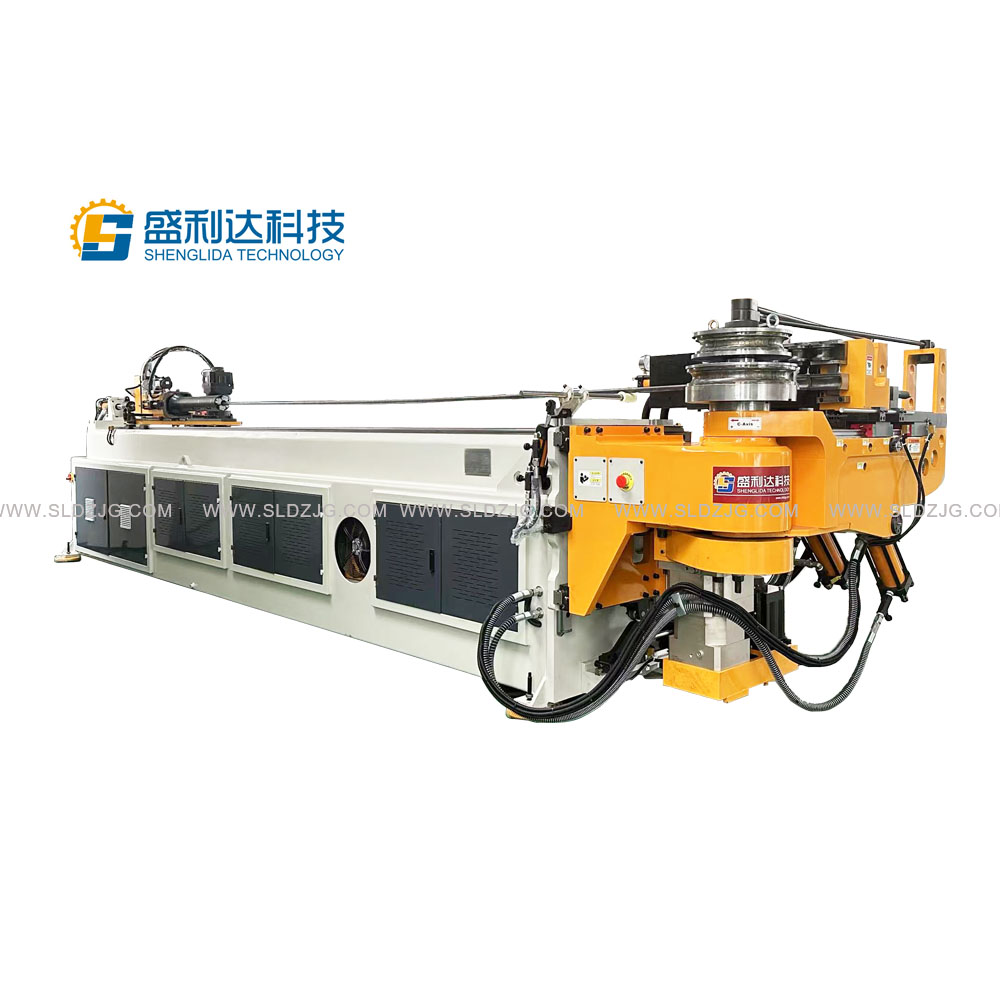

63CNC-4A-2S máquina dobladora de tubos automática

La curvadora automática de tubos 63CNC-4A-2S es una máquina de alto rendimiento Equipos CNC de curvado de tubos con tecnología de articulación de 4 ejes (4A) y servoaccionamiento dual (2S), capaz de procesar tubos de acero al carbono con diámetros de hasta 63 mm y grosores de pared de entre 1,0 y 4,0 mm. Equipada con un sistema de control CNC de alta precisión, alcanza una precisión de repetición de posicionamiento de ±0,1 mm y cuenta con compensación automática de rebote para curvas tridimensionales complejas. El flujo de trabajo totalmente automatizado incluye alimentación automática, posicionamiento preciso, formación del plegado y retirada del material, con módulos opcionales para carga e inspección automáticas. La interfaz de pantalla táctil admite programación gráfica e importación de archivos CAD, y almacena cientos de programas de mecanizado. Ideal para el procesamiento de tubos de precisión en sistemas de escape de automóviles, herrajes para muebles, equipos de fitness e industrias relacionadas, esta máquina mejora la eficiencia en más de 50% en comparación con los equipos tradicionales, al tiempo que reduce significativamente los costes de producción.

Mensaje Whatsapp

Las principales ventajas de 63CNC-4A-2Máquina dobladora totalmente automática se reflejan principalmente en la alta precisión, la alta eficiencia, la multifuncionalidad y el control inteligente, que pueden satisfacer los requisitos de alto nivel de procesamiento de tuberías industriales complejas.

Características principales

Sistema de control numérico totalmente automático

Utilizando CNC (control digital por ordenador), admite la edición y el almacenamiento de programas complejos, realiza el curvado de tubos multiángulo y multidimensional, y tiene una alta precisión de posicionamiento de repetibilidad (normalmente dentro de ±0,1 mm).

Puede combinarse con una interfaz de funcionamiento de pantalla táctil para simplificar el proceso de programación.

Enganche de cuatro ejes (4A)

Con 4 ejes de servocontrol (como eje de alimentación, eje de curvado, eje giratorio y eje de sujeción), puede completar el curvado tridimensional de tubos en el espacio y adaptarse a los requisitos de curvas complejas.

Accionamiento de doble husillo (2S)

Utilizando una estructura de transmisión de doble tornillo, mejora la estabilidad y el empuje al doblar la tubería, adecuada para el procesamiento de tuberías de gran diámetro o de pared gruesa (como acero inoxidable, acero al carbono, tuberías de cobre, etc.).

Producción eficaz

El diseño integrado de alimentación, plegado y corte automáticos reduce la intervención manual y mejora la eficacia de la producción por lotes.

Opcionalmente, se puede seleccionar la rejilla de alimentación automática y el dispositivo de recogida del producto acabado.

Buena compatibilidad

Admite una gran variedad de materiales de tubería (tubería redonda, cuadrada, ovalada, etc.), y el rango de diámetros suele ser de Φ10-Φ63mm (consulte los datos del fabricante para más detalles).

Puede procesar distintos materiales (metal, algunos tubos de plástico).

flujo de trabajo

Entrada de programación: Importación de parámetros de plegado a través de planos CAD o entrada manual.

Alimentación automática: La tubería se introduce en la zona de procesamiento a través de un sistema transportador.

Posicionamiento y sujeción: Las mordazas de sujeción aseguran el tubo mientras se posiciona el cabezal de la matriz de curvado.

Conformado por plegado: El cabezal de la matriz gira para empujar el tubo hasta el ángulo preestablecido, y el mecanismo de alimentación ajusta su posición en consecuencia.

Expulsión del material: Tras completar el proceso de plegado, el material se descarga automáticamente, iniciando el siguiente ciclo.

Las principales ventajas de 63CNC-4A-2S máquina automática de curvar tubos se reflejan principalmente en la alta precisión, la alta eficiencia, la multifuncionalidad y el control inteligente, que pueden satisfacer los requisitos de alto nivel de procesamiento de tuberías industriales complejas.
