El armario eléctrico del plegadoracomponente crítico del equipo, es responsable de la distribución e integración de la energía, el procesamiento de señales, la protección de la seguridad y las funciones de comunicación. Su rendimiento afecta directamente a la estabilidad, la seguridad y el nivel de inteligencia del equipo. Tecnología Shenglida se especializa en la producción de diversos tipos de máquinas curvadoras, incluidos los totalmente automáticos, CNC, semiautomáticoy totalmente automático modelos. Además, la empresa ofrece moldes y mandriles para máquinas curvadoras. A continuación se muestra un análisis de la caja eléctrica compilado por el editor.

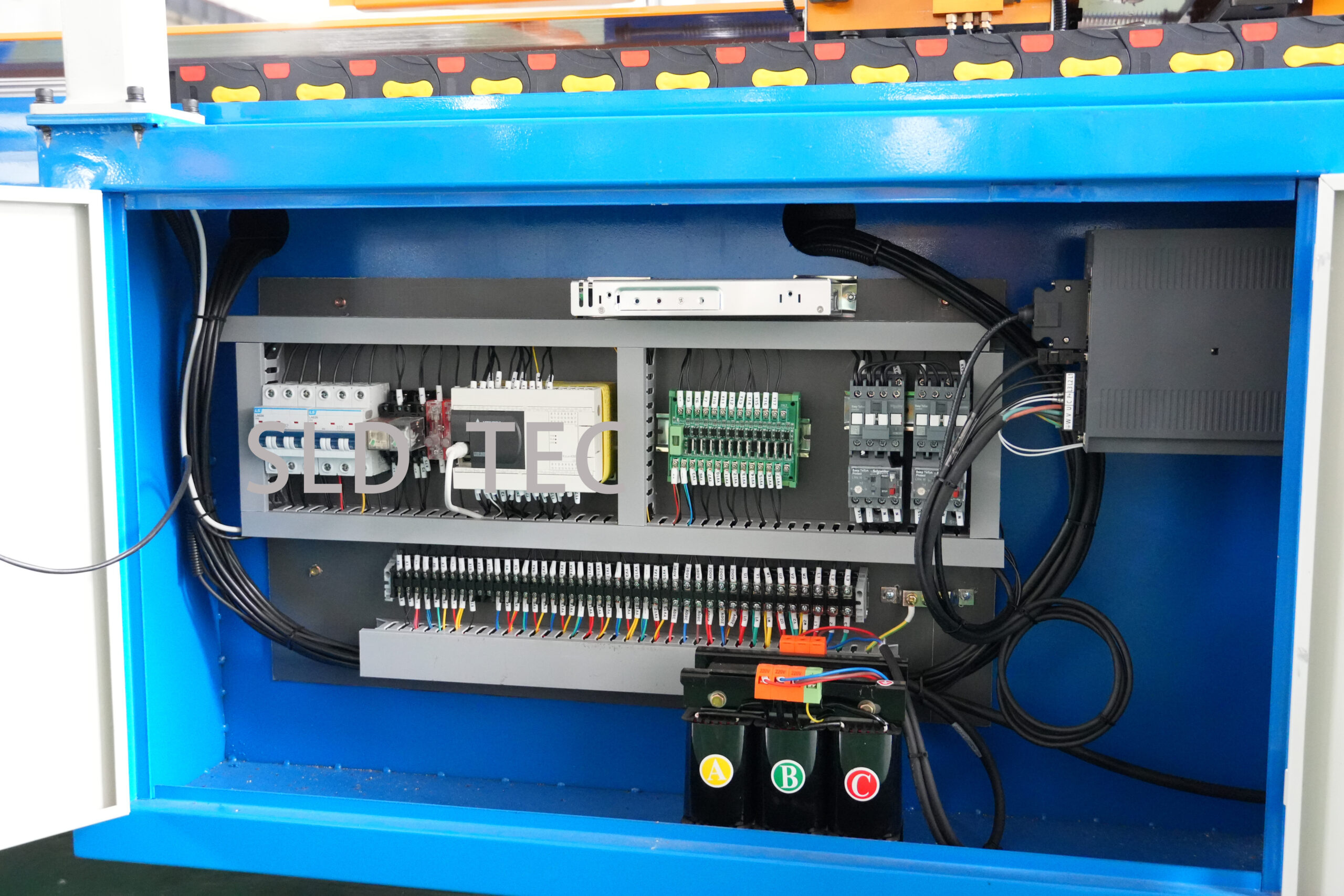

Composición típica de la caja
| módulo | Componentes clave | acción |
| módulo de alimentación | Fuente de alimentación conmutada (como SITOP de Siemens), filtro | Proporciona una alimentación estable de 24VDC/5VDC con rizado <1% |
| Controlar el núcleo | PLC (como Mitsubishi FX5U), tarjeta de control de movimiento | Implementar el algoritmo de flexión y controlar el acoplamiento multieje |
| elemento conductor | Servocontrolador (Yaskawa Σ-7), convertidor de frecuencia | Motor de accionamiento/válvula hidráulica, ancho de banda de respuesta dinámica mayor o igual a 500 Hz |
| interacción persona-ordenador | HMI (Weilun MT8000), botón de parada de emergencia | Parametrización, visualización de fallos |
| interacción persona-ordenador | Relés de seguridad (Pierz PNOZ), rejilla | Doble circuito de parada de emergencia y protección regional |
| interfaz de comunicación | PROFINET, módulo RS485 | Conectar con el ordenador superior/sistema MES |
Fallos comunes y medidas de mejora
| fenómeno de falla | Motivos posibles | condiciones del acuerdo |
| La alarma del servo está sobrecargada | Daños en el aislamiento del cable / fallo del conductor IGBT | Utilice cables de robot flexibles |
| Se interrumpe la comunicación con el PLC | Fallo de conexión a tierra / fallo del interruptor | Instale un filtro de anillo magnético y utilice la comunicación por fibra óptica |
| La caja eléctrica se sobrecalienta | El ventilador de refrigeración está bloqueado / la tasa de carga es demasiado alta | Instalar intercambiador de calor |
| La electroválvula no funciona correctamente | Choque por sobretensión | Aumentar la resistencia sensible a la presión |
Shenglida Technology es un fabricante profesional con una buena reputación en el campo de los equipos de procesamiento de tubos. Gracias a la excelente calidad de sus productos y a su avanzada tecnología, se ha ganado un amplio reconocimiento en el mercado.
